63.000 giri/min in un motore da 6 mm: velocità corrispondente a carichi di trasmissione miniaturizzati

Nei sistemi di azionamento in miniatura, raggiungere un'elevata velocità di rotazione in uno spazio di installazione limitato è solo una parte della sfida ingegneristica. Il motore deve inoltre fornire una coppia sufficiente sotto carico, rispondere in modo coerente ai cambiamenti delle condizioni operative e funzionare entro i limiti elettrici e meccanici del dispositivo completo. Questi requisiti diventano particolarmente importanti nelle apparecchiature compatte, dove anche piccole variazioni di attrito, inerzia del carico o consumo energetico possono influire sulle prestazioni complessive.

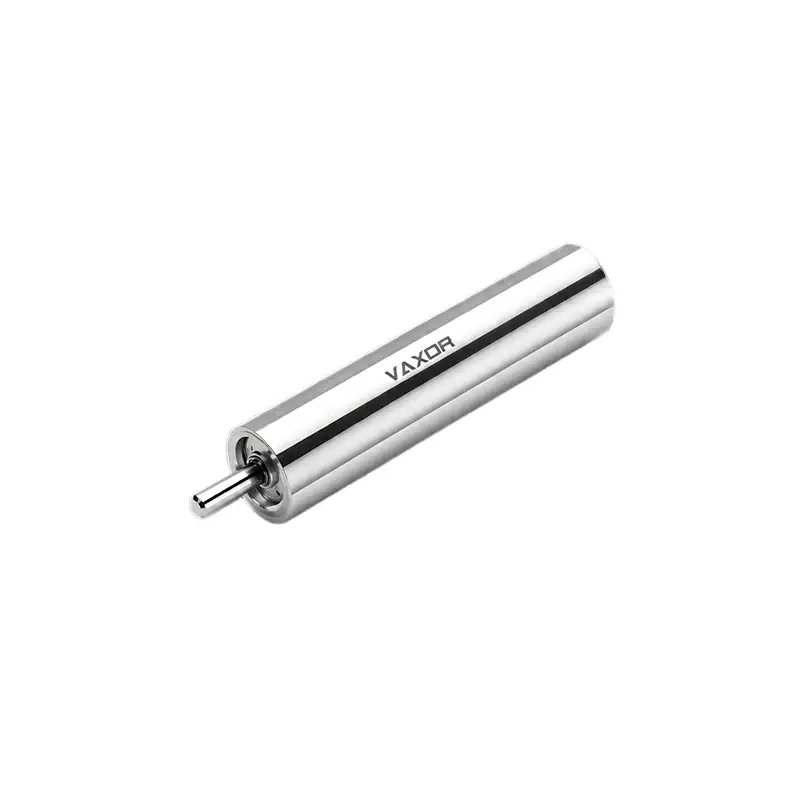

Il motore coreless ultra-micro brushless da φ6 mm è progettato per applicazioni che richiedono una rotazione ad alta velocità con un ingombro compatto. Il modello G06P-VW00-QZ-1 funziona con una tensione nominale di 12 V, con una velocità a vuoto di 63.000 giri al minuto e una velocità nominale di 45.000 giri al minuto. La sua coppia nominale è di 0,49 mNm, mentre la coppia di stallo indicata è di 0,98 mNm. Queste specifiche forniscono un punto di partenza per valutare l'idoneità del motore per meccanismi miniaturizzati, strumenti di precisione e altre applicazioni di azionamento con vincoli di spazio.

Cosa significano 63.000 giri al minuto per un motore in miniatura?

Una velocità di rotazione di 63.000 giri/min rappresenta una capacità operativa impegnativa per un motore con un diametro di soli 6 mm. Su questa scala, il motore può essere preso in considerazione per meccanismi che richiedono una rotazione rapida mantenendo compatto il gruppo di azionamento.

Tuttavia, il significato di un'indicazione di velocità dipende dalle condizioni in cui viene misurata. La velocità a vuoto descrive la velocità di rotazione del motore quando funziona senza un carico meccanico esterno. Non indica la velocità che manterrà il motore dopo essere stato collegato a un treno di ingranaggi, una pompa, un elemento rotante o un altro componente condotto.

Per il G06P-VW00-QZ-1, la velocità a vuoto indicata è di 63.000 giri al minuto, mentre la velocità nominale è di 45.000 giri al minuto. La differenza è importante durante la progettazione del sistema perché il motore deve fornire coppia per superare il carico e le perdite associate al meccanismo di azionamento.

Gli ingegneri dovrebbero quindi evitare di selezionare un motore basandosi esclusivamente sulla sua velocità massima o a vuoto. Dovrebbero invece determinare la velocità operativa richiesta dall’applicazione e valutare se il motore è in grado di mantenere tale velocità sotto il carico previsto.

Ad esempio, un meccanismo rotante in miniatura può richiedere una rapida accelerazione ma funzionare a una velocità inferiore una volta raggiunta la condizione di lavoro. Un altro dispositivo potrebbe dover mantenere una velocità di rotazione relativamente stabile mentre la sua resistenza meccanica cambia. Queste due applicazioni potrebbero richiedere strategie di controllo diverse anche se le velocità target sono simili.

Comprendere la relazione tra velocità e coppia

Velocità e coppia sono strettamente correlate quando si seleziona un motore per un'applicazione reale. Un motore può ruotare molto velocemente senza carico, ma la velocità generalmente diminuisce quando aumenta la resistenza meccanica. La relazione effettiva dipende dalle caratteristiche prestazionali del motore, dall'alimentazione elettrica, dal controller e dalle condizioni operative.

Il motore coreless ultra-micro brushless da φ6 mm ha una coppia nominale di 0,49 mNm e una coppia di stallo dichiarata di 0,98 mNm. La coppia nominale è rilevante quando si valuta la condizione operativa specificata, mentre la coppia di stallo descrive la coppia associata a un rotore stazionario nelle condizioni di prova applicabili.

Questi valori non devono essere trattati come intercambiabili. Le condizioni di stallo possono produrre corrente e calore considerevoli, pertanto la coppia di stallo non è un obiettivo adatto per il funzionamento continuo, a meno che il produttore non specifichi esplicitamente diversamente.

Quando si abbina il motore a un carico di azionamento in miniatura, gli ingegneri dovrebbero prima stimare la coppia richiesta dal meccanismo azionato. Questa stima dovrebbe tenere conto dell'attrito, dell'accelerazione, delle perdite di trasmissione e dei cambiamenti nella resistenza meccanica durante il funzionamento.

È anche importante considerare i requisiti di avvio. Alcuni meccanismi necessitano di una coppia iniziale più elevata per superare l'attrito statico o accelerare un carico rotante. Altri hanno una resistenza all'avvio relativamente bassa ma richiedono un funzionamento stabile su un ampio intervallo di velocità.

La scelta di un motore adeguato dovrebbe quindi basarsi sui requisiti completi di velocità e coppia dell'applicazione, piuttosto che su una specifica isolata.

Abbinamento della velocità del motore all'inerzia del carico

L'inerzia del carico è una considerazione importante nei sistemi di azionamento miniaturizzati ad alta velocità. Descrive la forza con cui un oggetto rotante resiste ai cambiamenti nella velocità di rotazione. Un motore collegato a un rotore leggero può accelerare in modo diverso dallo stesso motore collegato a un componente più pesante, anche quando entrambi i sistemi hanno requisiti di coppia a regime simili.

Questa differenza diventa particolarmente rilevante quando un'applicazione richiede frequenti avviamenti, arresti o cambi di velocità. Il motore deve produrre una coppia sufficiente per accelerare il carico entro il tempo richiesto rimanendo entro i limiti operativi.

Per un motore ad alta velocità, gli ingegneri dovrebbero valutare diversi fattori:

• L'inerzia del componente condotto e di eventuali organi di trasmissione collegati.

• Il tempo di accelerazione e decelerazione richiesto.

• La frequenza di avvii e arresti ripetuti.

• L'attrito meccanico presente durante l'avvio e il funzionamento a regime.

• I livelli di corrente, temperatura e vibrazioni consentiti.

La velocità a vuoto di 63.000 giri/min del motore G06P-VW00-QZ-1 può essere rilevante per applicazioni con requisiti di velocità di rotazione impegnativi, ma il punto di funzionamento finale deve essere verificato con il carico meccanico effettivo.

Il test del prototipo è particolarmente utile in questa fase. Gli ingegneri possono registrare il tempo di accelerazione, la velocità stazionaria, il consumo di corrente e la temperatura in condizioni rappresentative. Queste misurazioni aiutano a stabilire se il motore selezionato può soddisfare i requisiti dell'applicazione senza eccessivi stress elettrici o meccanici.

Selezione elettrica per un motore brushless da 12 V

Il sistema elettrico gioca un ruolo diretto nelle prestazioni del motore. La tensione, la capacità di corrente, la compatibilità del controller e la qualità dell'alimentazione possono influenzare il comportamento di avvio e la stabilità di rotazione.

Il modello G06P-VW00-QZ-1 è specificato per il funzionamento a 12 V. Quando si seleziona un driver adatto, gli ingegneri devono verificare che il controller supporti le caratteristiche elettriche del motore e l'intervallo di velocità richiesto. Il conducente deve inoltre essere in grado di gestire la corrente operativa prevista e qualsiasi richiesta transitoria associata all'avvio o all'accelerazione.

La costante di coppia del motore è indicata come 1,05 mNm/A. Questo parametro descrive la relazione tra la corrente del motore e la coppia generata nelle relative ipotesi operative. Può aiutare gli ingegneri a stimare la corrente associata a una coppia richiesta, ma le prestazioni effettive dipendono anche dalle perdite e dalle condizioni operative del motore.

Una valutazione elettrica pratica dovrebbe includere i seguenti controlli:

• Confermare la tensione nominale e le condizioni di alimentazione consentite.

• Verificare la compatibilità del driver con i requisiti di commutazione del motore brushless.

• Controllare i limiti di corrente durante l'avvio e l'accelerazione.

• Valutare il controllo della velocità e la risposta ai carichi variabili.

• Misurare il consumo di corrente in punti operativi rappresentativi.

• Verificare che il cablaggio e i connettori siano adatti al carico elettrico previsto.

Un controller non dovrebbe essere selezionato solo perché supporta un'alimentazione nominale di 12 V. Anche il metodo di controllo, la capacità di corrente e l'intervallo di velocità operativa devono corrispondere al motore e all'applicazione.

Perché le dimensioni compatte sono importanti nei sistemi di azionamento in miniatura

Un diametro del motore di 6 mm crea opportunità di integrazione in dispositivi in ​​cui lo spazio è limitato. Tuttavia, la riduzione delle dimensioni del motore pone anche maggiore enfasi sul layout meccanico, sull’adattamento del carico, sulla gestione del calore e sulla precisione dell’assemblaggio.

Il motore coreless ultra-micro brushless da φ6 mm pesa 3,75 g, il che rende la sua massa un fattore importante da considerare quando si progettano gruppi di azionamento leggeri. Nei meccanismi compatti, le dimensioni e il peso del motore possono influenzare la disposizione delle strutture di supporto, dei cuscinetti, degli organi di trasmissione e dei collegamenti elettrici.

Le potenziali applicazioni includono meccanismi rotanti miniaturizzati, strumenti di precisione, dispositivi di automazione compatti e altri sistemi che richiedono un piccolo motore con elevata velocità di rotazione. L'idoneità dipende dal carico specifico, dal ciclo di lavoro, dallo spazio disponibile e dalla durata di servizio richiesta.

I progettisti dovrebbero inoltre valutare la disposizione di montaggio del motore e l'allineamento dei componenti azionati. Uno scarso allineamento o un eccessivo attrito meccanico possono aumentare il carico sul motore, ridurre la velocità raggiungibile e introdurre vibrazioni indesiderate.

Un motore compatto dovrebbe quindi essere valutato come parte del gruppo di azionamento completo. L'obiettivo non è semplicemente quello di inserire un piccolo motore nello spazio disponibile, ma di garantire che motore, trasmissione, cuscinetti, controller e carico azionato funzionino insieme come previsto.

Gestione del calore durante il funzionamento ad alta velocità

L'elevata velocità di rotazione può creare ulteriori problemi termici, in particolare quando un motore in miniatura funziona sotto carico o esegue cicli di accelerazione ripetuti. Le perdite elettriche e meccaniche contribuiscono alla generazione di calore, mentre la superficie limitata di un piccolo motore può limitare la dissipazione del calore.

L'aumento effettivo della temperatura dipende da fattori quali corrente operativa, coppia di carico, temperatura ambiente, ciclo di lavoro, struttura di montaggio e flusso d'aria disponibile. Un motore che offre prestazioni adeguate durante una breve prova al banco può comportarsi diversamente durante un funzionamento prolungato all'interno di un involucro compatto.

Gli ingegneri dovrebbero valutare il ciclo di lavoro previsto prima di approvare un progetto. La rotazione continua, il funzionamento intermittente, l'accelerazione frequente e gli eventi di stallo ripetuti impongono esigenze diverse al motore e al controller.

Le misurazioni di convalida utili includono la temperatura dell'avvolgimento o dell'alloggiamento, ove misurabile, il consumo di corrente, la velocità operativa e le variazioni delle prestazioni nel tempo. Il test deve utilizzare l'alimentatore, il controller, la disposizione di montaggio e il carico meccanico rappresentativi previsti.

Le condizioni di stallo meritano particolare attenzione. Poiché un rotore stazionario non può eseguire il lavoro rotatorio previsto, un funzionamento di stallo prolungato può creare calore eccessivo e stress elettrico. Adeguate strategie di limitazione della corrente e di gestione dei guasti possono contribuire a proteggere il sistema di azionamento.

Tali verifiche sono necessarie per stabilire gli opportuni limiti operativi del dispositivo finito. I soli valori della velocità nominale e a vuoto non definiscono la durata di funzionamento continuo ammissibile del motore.

Testare la stabilità dell'unità in condizioni operative reali

Il funzionamento stabile del motore non dipende solo dal raggiungimento della velocità di rotazione target. Le variazioni nella resistenza meccanica, nelle condizioni dell'alimentatore, nel comportamento del controller e nella qualità dell'assemblaggio possono influire sulla coerenza e sulla risposta della velocità.

Un test strutturato del prototipo può aiutare a identificare questi problemi prima della produzione. Inizia misurando la velocità e la corrente del motore senza un carico esterno, quindi ripeti le misurazioni con un carico rappresentativo collegato. Successivamente, valuta la risposta all'avvio, l'accelerazione e le prestazioni quando il carico cambia.

Per le applicazioni che richiedono frequenti regolazioni della velocità, gli ingegneri dovrebbero anche valutare la rapidità con cui il sistema risponde ai comandi di controllo e se presenta oscillazioni o variazioni di velocità indesiderate.

L'ispezione meccanica è altrettanto importante. Controllare la rigidità del montaggio, l'allineamento dell'albero, l'attrito della trasmissione e le vibrazioni in condizioni operative. Se il motore è integrato in un meccanismo più grande, è necessario testare l'intero gruppo poiché risonanze o squilibri meccanici potrebbero non essere evidenti in un test del motore isolato.

Per il motore coreless ultra-micro brushless da φ6 mm, la combinazione di velocità a vuoto di 63.000 giri/min, velocità nominale di 45.000 giri/min e coppia nominale di 0,49 mNm fornisce utili dati di selezione iniziale. La stabilità effettiva dell'azionamento deve ancora essere confermata con il controller, il carico meccanico e il ciclo operativo previsti.

Collaborazione con un partner tecnologico Micro-Drive

La scelta di un motore in miniatura spesso richiede il coordinamento tra progettazione elettrica, ingegneria meccanica e sviluppo dell'applicazione. Un fornitore con esperienza in queste aree può aiutare a chiarire le specifiche e supportare la transizione dalla valutazione iniziale alla convalida del prototipo e alla pianificazione della produzione.

VAXOR è stata fondata nel 2024 e ha sede a Suzhou, in Cina. L'azienda sviluppa attuatori microgiunti e motori ultramicroless per robotica, dispositivi medici, strumenti di precisione e apparecchiature intelligenti.

La sua roadmap tecnologica combina la tecnologia dei motori a flusso assiale, l'avvolgimento PCB/FPCB, la progettazione elettromagnetica e meccanismi di riduzione miniaturizzati per soddisfare i requisiti dei sistemi di movimento compatti. VAXOR descrive anche un team di ingegneri multidisciplinare che si occupa di progettazione di motori, produzione di precisione, progettazione strutturale, controllo della robotica e produzione intelligente.

Per un progetto di selezione del motore, gli acquirenti devono fornire la velocità operativa prevista, la coppia richiesta, la tensione di alimentazione, lo spazio di installazione disponibile, il ciclo di lavoro e l'ambiente operativo previsto. Ove possibile, dovrebbero anche condividere i dettagli del carico trainato e della risposta di accelerazione desiderata.

Questi dettagli facilitano la valutazione se le specifiche pubblicate di un motore corrispondono all'applicazione. Gli acquirenti dovrebbero richiedere le curve prestazionali, i limiti operativi, i consigli sui conducenti e le informazioni sui test pertinenti necessari per convalidare il progetto.

Una pratica lista di controllo per la scelta di un motore ad alta velocità da 6 mm

Prima di finalizzare un motore per un sistema di azionamento in miniatura, verificare quanto segue:

• Requisiti di velocità: distinguere tra velocità a vuoto e velocità richiesta sotto carico.

• Requisiti di coppia: stima della coppia a regime, della coppia di avvio e delle richieste di accelerazione.

• Compatibilità elettrica: verificare l'alimentazione a 12 V, il tipo di driver, la capacità di corrente e il metodo di controllo.

• Integrazione meccanica: verifica dello spazio disponibile, del montaggio, dell'allineamento e dell'inerzia del carico.

• Prestazioni termiche: testare il consumo di corrente e la temperatura nel ciclo di lavoro previsto.

• Stabilità operativa: valutare la variazione di velocità, le vibrazioni e la risposta ai cambiamenti di carico.

• Dati di convalida: confermare i limiti operativi del produttore e la relativa documentazione sulle prestazioni.

Una specifica da 63.000 giri/min può rendere un motore da 6 mm degno di essere valutato per meccanismi miniaturizzati ad alta velocità, ma la scelta corretta dipende dalle prestazioni del motore nel punto di lavoro effettivo dell'applicazione. Valutando insieme velocità, coppia, corrente, calore e integrazione meccanica, gli ingegneri possono prendere una decisione più affidabile prima di impegnarsi nella progettazione della trasmissione finale.

Il motore coreless ultra-micro brushless da φ6 mm , modello G06P-VW00-QZ-1, offre un insieme definito di specifiche di velocità, coppia, tensione e peso per questa valutazione. Una volta stabiliti chiaramente i requisiti dell'applicazione e completati i test del prototipo, gli ingegneri possono determinare se soddisfa le esigenze del loro sistema di azionamento in miniatura in collaborazione con VAXOR.
